FITTONE PER TRATTI ORIZZONTALI E OBLIQUI

art. 461

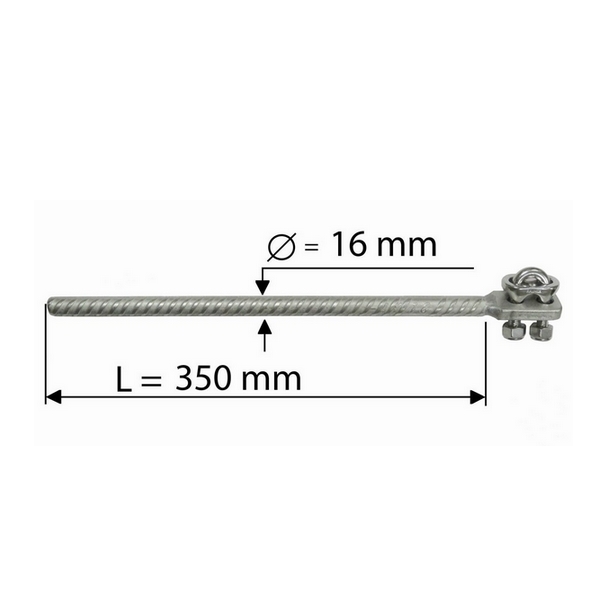

Fittone in barra di acciaio DUPLEX nervato di Ø16 mm, con lunghezza del codolo corrugato di 350 mm

L'estremità è costituita da una robusta piastra saldata al codolo con metodo TIG.

La piastra è di 8 mm di spessore per 30 mm di larghezza.

Su questa piastra vengono ricavati due fori di Ø12 mm nei quali viene inserito il morsetto inox  blocca cavo di Ø12 mm

Ancoraggio tutto sommato molto semplice e di utilizzo intuitivo.

Ottimo per il fissaggio del cavo di protezione e di progressione di Ø12 mm in tratti orizzontali e/o obliqui fino ad una pendenza massima di 30°

Si differenzia nella logica di utilizzo dall'omonimo fittone Art. 244 perchè è privo "dell'asola passacorda aperta".

Per contro risulta più economico e semplice da utilizzare.









INSTALLAZIONE

L'ancoraggio dovrà essere introdotto nel foro resinato della roccia per una profondità di almeno 160 mm

Il diametro della punta dovrà essere necessariamente di 20 mm. Ottima la nostra punta Art. 452 o Art. 456

Peso dell'ancoraggio: 760 gr

Vedi la scheda tecnica allegata
