SCALA METALLICA INOX

art. 271



Scala metallica in acciaio inox AISI 304 progettata e costruita appositamente per alcune applicazioni nell'allestimento di VIE FERRATE (sia col sistema alla francese che all'italiana).

La lunghezza della scala viene determinata dal progetto e generalmente viene costruita in spezzoni di 1/2 max 3 metri collegati tra loro con sistema a placche.

Le placche, costituite da barra piatta di spessore = 6 mm e di larghezza= 60 mm vengono piazzate ai lati delle estremità e collegano gli spezzoni tra loro mediante opportuni bulloni, con l'esatta angolatura progettata.

Il fissaggio alle pareti avviene in due modi. Il primo sistema avviene tramite spezzoni di barra filettata inox da M16 fissata ai portanti tramite piastre saldate a "L".

La giusta posizione viene regolata con dado e controdado. Nella parete rocciosa la barra filettata viene annegata nella resina epossidica all'interno di un foro di Ø20 mm.

Nel secondo sistema si utilizzano spezzoni di barra nervata, di lunghezza opportuna, saldati direttamente ai portantI.

I due tratti portanti della scala sono realizzati in tubo quadro da 30x60 mm, spessore 3mm. I pioli sono realizzati in barra nervata di diametro 16 mm, antisdrucciolo.

Il passo tra un piolo e l'altro è di 33 cm circa.

Tutte le saldature vengono effettuate col sistema TIG (tungsten inert gas).

SPECIFICHE TECNICHE

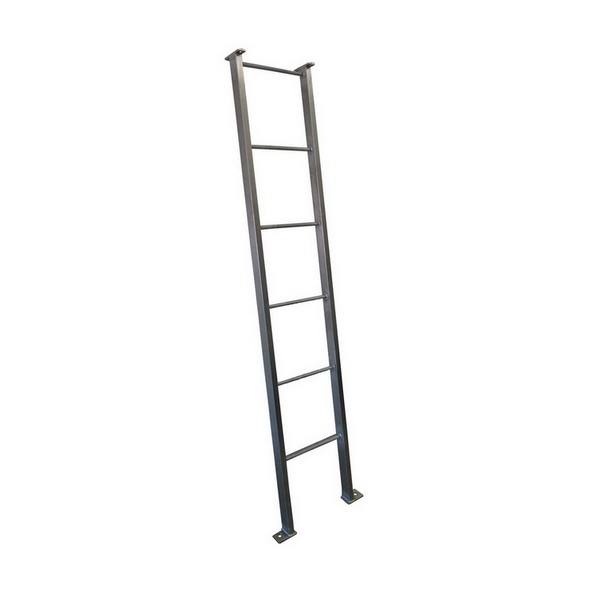

ATTENZIONE: l'immagine della foto è semplicemente esplicativa. I terminali di collegamento possono differenziare sostanzialmente, come sopra citato.

L'immagine è fedele e reale solo nella costituzione dei due tubi rettangolari montanti e nei pioli in barra nervata.

L'utilizzo della scala metallica risolve in taluni casi egregiamente e facilmente il superamento di tratti costituiti da pareti particolarmente esposte.

Il prezzo della scala viene inteso al metro lineare, e comprende tutti gli accessori (placche di collegamento, spezzoni saldati, dadi e bulloni, ecc.).

L'esempio della scala della foto tratta uno spezzone lungo tre metri (di una scala di 9 m...).

La connessione tra gli spezzoni in questo caso è stata ottenuta tramite placche saldate alle estremità e fissate tra loro con viti da M10 (4 viti per ogni collegamento).
