FITTONE PER TRATTI ORIZZONTALI E OBLIQUI

art. 562

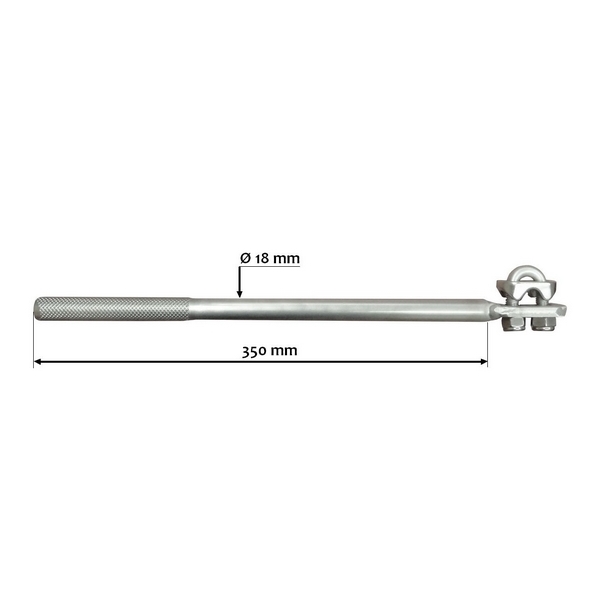

Fittone in barra di acciaio AISI 304L di Ø18 mm, con lunghezza codolo di 350 mm che presenta una marcata zigrinatura incrociata per una lunghezza di 120 mm e dovrà essere completamente introdotto nel foro per una lunghezza di almeno 180 mm

Diametro maggiorato rispetto agli omonimi fittoni di diametro 16 mm

L'estremità è costituita da una robusta piastra saldata al codolo con metodo TIG.

La piastra è di 8 mm di spessore per 30 mm di larghezza.

Su questa piastra vengono ricavati due fori di Ø12 mm nei quali viene inserito il morsetto inox blocca cavo di Ø12 mm

Ancoraggio tutto sommato molto semplice e di utilizzo intuitivo.

Ottimo per il fissaggio del cavo di protezione e di progressione di Ø12 mm in tratti orizzontali e/o obliqui fino ad una pendenza massima di 30°

INSTALLAZIONE

L'ancoraggio dovrà essere introdotto nel foro resinato della roccia per una profondità di almeno 180 mm (o completamente...).

Il diametro della punta dovrà essere necessariamente di Ø20 mm

Peso dell'ancoraggio: 900 gr
