PITON POUR TRAITS HORIZONTAUX

art. 564

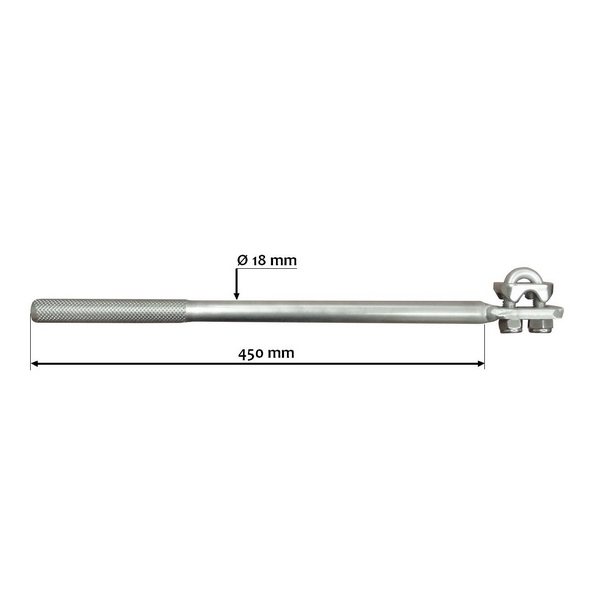

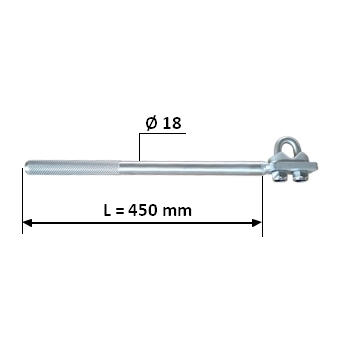

Ancrage realisé en barreau rond en acier inoxydable AISI 304 ø18 mm d'ancrage avec une tige de 450 mm qui a une surface moletée très marquée pour une longueur de 120 mm et doit être complètement insérée dans le trou sur une longueur d'au moins 180 mm

Un plus grand diamètre aux articles précédents avec un diamètre de 16 mm L'extrémité est formée d'une plaque forte soudée à la tige en utilisant la méthode TIG.

L'extrémité se compose d'une plaquette robuste soudée à la tige au TIG, d'épaisseur 8 mm et largeur 30 mm

Sur cette plaquette est placée un serre-câble en acier de Ø12 mm

Ancrage dans l'ensemble très simple et d'utilisation intuitive.

Il est excellent pour la fixation du câble de protection et progression (de Ø12 mm) dans les traits horizontaux et/ou obliques jusqu'à une inclinaison maximale de 30°

SPÉCIFICATIONS TECHNIQUES

L'ancrage doit être introduit dans le trou resiné de la roche pour une profondeur d' au moins 180 mm (ou complètement..).

La pointe de forage aura nécessairement un Ø20 mm

Poids: 1100 gr
