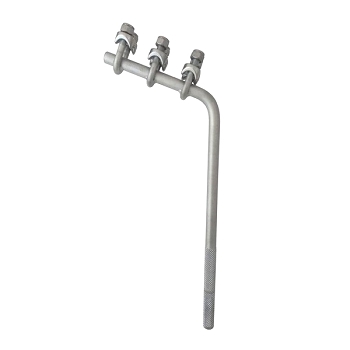

ANCRAGE DE DÉPART AVEC 3 SERRE CABLES

art. 444



Nouveau ancrage conçu spécifiquement comme ancrage de démarrage/départ des sections avec câbles metalliques.

Vu son diamètre de 18mm, il est ancor plus résistant. La fixation du câble a lieu à travers le resserrement des trois serre-câbles intégrées, directement dans la place de l'ancrage. L'avantage est évident: on a plus besoin de "plier" le câble autour de la cosse en la serrent par la suite avec les trois serre-câbles.

Cette opération est très difficile pour le câble à « 49 » fils car il est très rigide.

La qualité de la fixation est dans l'ensemble plus qu'acceptable, à condition que, à la base de cette ancrage ils sont placées les ancrages prévues par la voie; ceux-ci qu'ils vont faire "charge" des contraintes.

La longueur de la tige fileté est de 120 mm

SPÉCIFICATIONS TECHNIQUES

Vu sa nature, cet ancrage doit toujours être enfoncés dans la roche entièrement, jusqu'à ce que les serre-câbles intégrées soient à une distance d'environ 5 cm de la surface.

L'ancrage doit être évidemment directionné dans la direction de traction du câble.

Le câble doit nécessairement avoir une extrémité bien fixée à son extrémité.

Une fois que l'extrémité du câble a été placé sur la même place de l'ancrage, on va serrer tous les écrous en observant le couple de serrage prévu

Poids = 1150 gr
